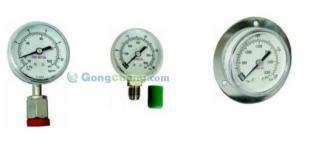

高纯净压力表 半导体制造中的关键精密仪器
在半导体制造领域,工艺环境的纯净度直接决定了芯片的良率与性能。哪怕是微乎其微的颗粒污染或金属离子析出,都可能导致晶圆报废。因此,从气体输送到化学品供应,每一个环节所使用的仪器仪表都必须满足严苛的高纯净要求。高纯净压力表作为监测流体压力的核心部件,在半导体生产线中扮演着不可或缺的角色。
一、半导体工艺对压力表的特殊要求
半导体制造涉及刻蚀、薄膜沉积、离子注入、CMP等众多精密工艺,这些过程往往在真空或高压环境下进行,且接触的介质多为腐蚀性气体、超高纯气体或特种化学品。普通压力表在这样条件下容易出现以下问题:
- 介质污染:表壳、波登管或传感器膜片材料若含有不稳定成分,可能向工艺气体中释放颗粒或金属离子。
- 腐蚀失效:特种气体(如Cl2、NF3、HF)会侵蚀普通不锈钢,导致仪表损坏并污染环境。
- 吸附与放气:普通材料表面粗糙,易吸附水分和气体,在真空环境下放气,影响工艺稳定性。
- 精度漂移:温度变化或机械振动会导致普通压力表精度下降,无法满足半导体制程对压力控制的严苛公差。
正因如此,半导体行业对压力表提出了“高纯净”要求,具体包括:超低析出、耐腐蚀、高精度、高稳定性以及良好的清洁度。
二、高纯净压力表的关键技术特征
为满足半导体制造需求,高纯净压力表在设计、材料与工艺上具有以下特点:
- 全焊接不锈钢结构:表壳与接头采用全焊接工艺,消除密封圈带来的潜在泄漏与污染风险。常用材质为316L不锈钢,经电解抛光处理,表面粗糙度Ra≤0.4μm,减少颗粒吸附。
- 高纯净膜片与传感器:压力感应元件采用哈氏合金、钛合金或特殊处理的不锈钢膜片,具有优异的耐腐蚀性和低析气率。对于超高纯气体应用,还可选用全金属密封的电容薄膜真空计。
- 严格的清洁与钝化:所有接液部件经过多道超纯水清洗、酸洗钝化,并在洁净室环境中组装、测试,确保无油、无颗粒残留。
- 高精度与稳定性:典型精度等级达到0.25%FS甚至更高,长期稳定性优于0.1%FS/年,温度补偿范围宽,适应半导体车间环境。
- 多样化的输出与连接:可提供模拟量、数字量输出,支持RS485、4-20mA等信号,便于接入工厂自动化系统;过程连接采用VCR、水平面密封等超高纯接头。
三、高纯净压力表在半导体制造中的应用场景
高纯净压力表广泛应用于半导体工厂的多个环节:
- 气体供应系统:监测氮气、氩气、氢气、特种气体等输送管道压力,确保气体压力稳定。
- 化学机械抛光(CMP):监控抛光液、研磨液供给压力,保证抛光均匀性。
- 清洗与刻蚀设备:测量腐蚀性化学品管路压力,要求仪表耐蚀且不污染介质。
- 真空系统:用于真空腔体压力测量,如电容薄膜真空计可精确测量0.1~1000Torr范围。
- 超纯水系统:监测反渗透、超滤等环节压力,防止水质污染。
在这些应用中,高纯净压力表不仅提供准确的压力数据,还因其高洁净度避免了工艺污染,从而提升产品良率。
四、选型与使用要点
选择半导体用高纯净压力表时,需考虑以下因素:
- 介质兼容性:根据接触气体或液体化学性质,选择合适接液材质(如316L、哈氏合金、钛)。
- 压力范围与精度:按工艺要求选择量程,建议工作压力在量程的30%~70%之间,以保证精度和寿命。
- 洁净度等级:确认仪表是否经过高纯净清洗,符合SEMI标准或ASTM标准。
- 认证与合规:半导体行业常要求产品符合CE、UL、RoHS等,特定环境需防爆认证。
- 安装与维护:使用VCR接头或焊接连接,安装前吹扫管路,避免残留污染;定期校准,确保测量准确。
作为全球工业品采购平台,世界工厂网中国产品信息库汇集了众多供应高纯净压力表的优质厂商。用户可通过平台筛选耐腐蚀、高精度、超高纯清洗等规格,对比不同品牌与价格,获取技术资料并直接联系供应商。在半导体产业链国产化趋势下,选择具备洁净生产能力和质量认证的供应商,对保障生产稳定与产品品质至关重要。
五、
高纯净压力表虽小,却是半导体制造中保障工艺纯净与压力精准的关键防线。随着制程节点不断缩小,对压力测量仪表的精度、可靠性和洁净度要求将进一步提升。借助世界工厂网等专业平台,用户可以高效找到符合半导体级应用的高纯净压力表,为提升良率与产能奠定坚实基础。
